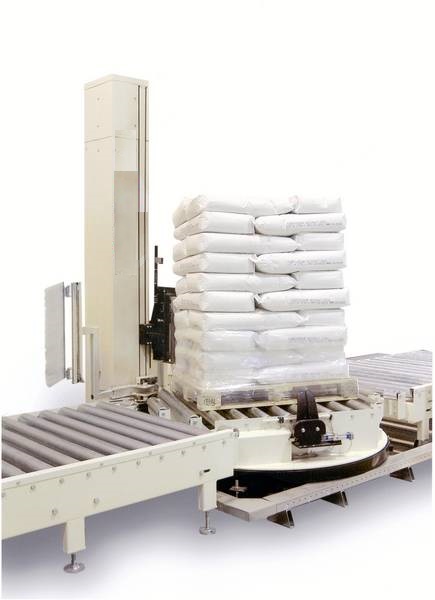

Drehtischwickler SLK20

Vollautomatischer Drehtischwickler für die Integration in automatische Verpackungslinien.

Die Paletten werden mittels Fördertechnik in die Stretchmaschine gefahren. Das Programm startet nach Erreichen der Wickelposition auf dem Drehtisch selbstständig. Die Folie wird automatisch an die Palette angelegt und das frei konfigurierbare Wickelprogramm läuft selbstständig ab. Nach Beendigung des Stretchvorgangs wird die Folie automatisch wieder geklemmt und abgetrennt. Anschließend wird die Palette wieder an die Fördertechnik übergeben.

Die SLK20 ist mit einem vorgeschalteten oder integrierten Deckblattaufleger für staubdichte oder wasserfeste Verpackung kombinierbar und verpackt vollautomatisch bis zu 50 Euro- oder Industriepaletten pro Stunde.

Dieses Modell ist aufgrund seiner kompakten Bauweise auch ideal als Drehstation geeignet, also für die Drehung der Ladeeinheit um 90°.

Hoher Bedienungskomfort durch:

  • Steuerung für 10 Programme, mit digital einstellbaren und speicherbaren Parametern
  • Motorisch angetriebene Vorreckung: Folienvordehnungen bis 300 % stehen zur Auswahl
  • Zugspannung zur Palette stufenlos einstellbar
  • Bedienung über ein Touchscreen-Farbdisplay
  • Wahlmöglichkeit von Einfachwicklung oder Kreuzspiralwicklung
  • Einstellbare Anzahl der Fuß- und Kopfwicklungen

Weitere technische Daten:

Drehtisch

  • Drehtellerdurchmesser: 1.860 mm
  • max. Palettengewicht: 1.500 kg
  • Schwerer, außenverzahnter Kugeldrehkranz
  • Sanft-An- und -Auslauf des Drehtellers
  • Drehtellergeschwindigkeit mittels Frequenzumrichter einstellbar bis max. 20 min-1

Konstruktion

  • Erforderliche Raumhöhe: 5.000 mm
  • Platzbedarf: 2.000 x 3.000 mm

Folienschlitten

  • Folienbreite 500 mm
  • Folienstärke von 15 bis 30 µm
  • Max. Rollendurchmesser: 250 mm
  • Kerndurchmesser: 76 mm
  • Frequenzgeregelte, einstellbare Geschwindigkeit
  • Aufwärts- und Abwärtsgeschwindigkeit regelbar
  • Optoelektronische Erfassung der Palettenhöhe über Fotozelle

Palettenabmessungen

  • Maximale Größe: 1.200 x 1.000 mm
  • Palettenhöhe von 600 mm bis 2.400 mm (inkl. Palette)

Oberflächenschutz

  • Lackierung in RAL 1015 (Hellelfenbein) und schwarz

Elektrische Daten / Luft

  • Elektrische Daten 3 x 400 V, N, Pe, 50 Hz
  • Absicherung: 3 x 16 A
  • Druckluft: 6 bar, ca. 1.000 l/Stunde
  • CE-Zeichen und Konformitätserklärung

Optionen

  • Spezial-Fotozelle für dunkle Ladung / schwarze Folie
  • Palettenhebeeinrichtung auf der Wickelposition, mit Schnurbildung am Palettenfuß für gute Stabilität zwischen Palette und Ladung. Die Einfahröffnungen der Paletten bleiben frei!
  • Mastverlängerung
  • Andruckplatte für die Fixierung instabiler Produkte
  • Anpassung an besondere Palettengrößen oder Palettengewichte > 1.500 kg
  • Schweißeinheit, zum Verschweißen des Folienendes nach dem Anbürsten und Abschneiden
  • Sicherheitstechnik zur Absicherung des Gefahrenbereiches der Maschine
