Drehtellerwickler B100

Halbautomatischer Palettenwickler mit mechanischer Bremsung der Folienrolle.

Preiswertes Einstiegsmodell in robuster Industrieausführung zum Einstretchen von Euro- und Industriepaletten bis 2.500 mm Höhe. Nach dem Drücken der Starttaste läuft das frei konfigurierbare Wickelprogramm selbstständig ab.

Hoher Bedienungskomfort durch:

  • Sanft-An- und -Auslauf des Drehtellers
  • Fix-Stopp des Drehtellers
  • Einstellung der Drehtellergeschwindigkeit mittels Frequenzumrichter

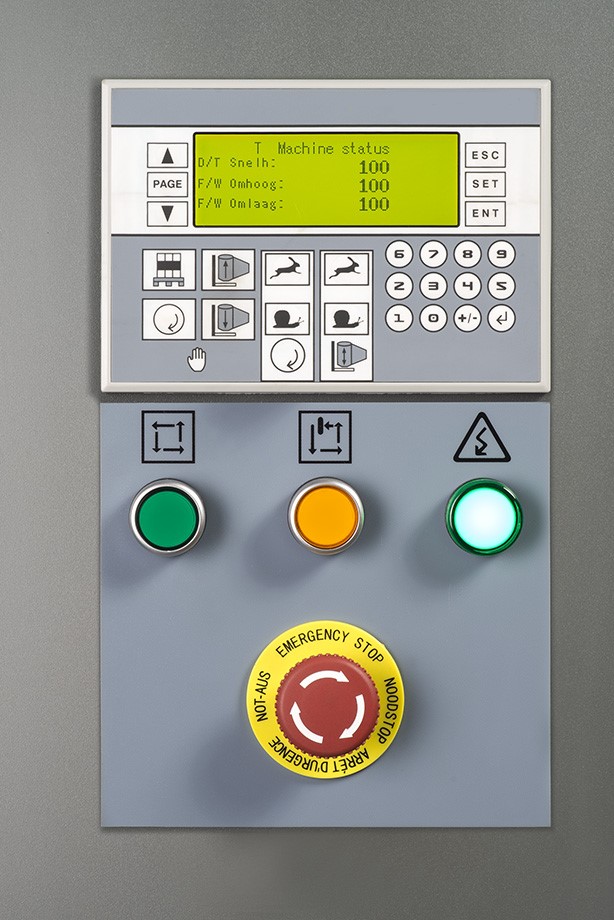

  • Übersichtliches Panel für die Parametervorwahl
  • Wahlmöglichkeit von Einfachwicklung oder Kreuzspiralwicklung
  • Einstellbare Anzahl der Fuß- und Kopfwicklungen
  • Optoelektronische Erfassung der Palettenhöhe über einstellbare Fotozelle
  • Mechanische Bremsung der Folienrolle
  • Standortwechsel / Transport mit Gabelstapler möglich (der Mast ist klappbar)

Weitere technische Daten:

Drehteller

  • Drehtellerdurchmesser: 1.500 mm bis 1.800 mm
  • Höhe: 82 mm
  • max. Palettengewicht: 2.000 kg
  • Kettenantrieb
  • Drehtellergeschwindigkeit max. 12 min-1

Konstruktion

  • Einbauhöhe: 2.850 mm
  • Platzbedarf: 1.650 x 2.940 mm (ohne Rampe)

Folienschlitten

  • Folienbreiten von 400 bis 500 mm
  • Folienstärke von 8 bis 30 µm
  • Max. Rollendurchmesser: 250 mm
  • Kerndurchmesser: 76 mm
  • Frequenzgeregelte, einstellbare Geschwindigkeit
  • Aufwärts- und Abwärtsgeschwindigkeit regelbar
  • Der Folienschlitten lässt sich in beliebiger Höhe anhalten
  • Sicherheitsrahmen unter dem Folienschlitten

Palettenabmessungen

  • Maximale Größe: 1.200 x 1.000 mm
  • Palettenhöhe von 500 mm bis 2.500 mm (inkl. Palette)

Oberflächenschutz

  • Lackierung in RAL 7024 (graphitgrau) / RAL 2004 (orange)

Elektrische Daten

  • Elektrische Daten 1 x 230 V, AC, 50 Hz
  • Absicherung: 16 A
  • CE-Zeichen und Konformitätserklärung

Optionen

  • Auffahrrampe für Handhubwagen oder Elektrohubwagen
  • Spezial-Fotozelle für dunkle Ladung / schwarze Folie
  • Einbaurahmen für ebenerdige Beschickung des Drehtellers
  • Arretierung für Rollwagen
  • Ausstattung mit Hufeisen-Drehtisch: Die Maschine verfügt dann über Aussparungen im Drehteller für das Einfahren von Hand- oder Elektrohubwagen, so dass keine zusätzliche Auffahrrampe benötigt wird. Das ermöglicht das Stretchen von Paletten mit instabiler Ladung und reduziert den Platzbedarf.
