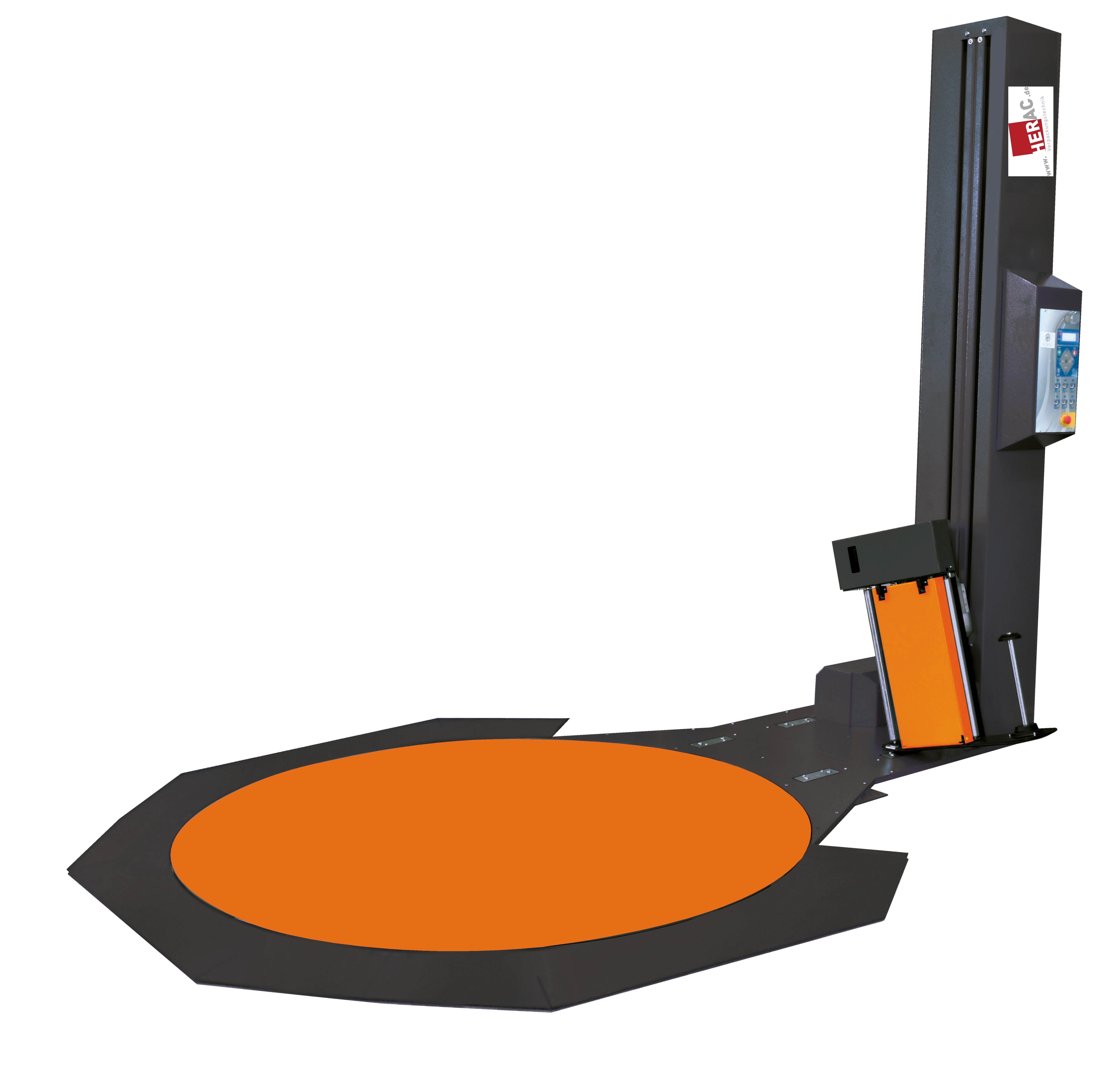

Drehtellerwickler BC10-Plan
Halbautomatische Drehtellermaschine in kompakter Bauweise mit motorisch angetriebener Vorreckung.
Innovative Wickelanlage zum Sichern von Euro- und Industriepaletten mit Stretchfolie. Die Drehtellerhöhe beträgt nur 18 mm. So können die Paletten über eine kurze Rampe oder eine Ringrampe mit Handhubwagen oder Elektroameise leicht auf dem Drehteller positioniert werden.
Hoher Bedienungskomfort durch:
- Geringer Platzbedarf durch kurze Auffahrrampe
- Steuerung für 32 Wickelprogramme
- Einfache Programmwahl über Bedienpanel mit Drucktasten
- Power-Stretch-Vorrecksystem: Folienvordehnungen von 150 % bis 250 % stehen zur Auswahl
- Zugspannung zur Palette stufenlos einstellbar
- Wahlmöglichkeit von Einfachwicklung oder Kreuzspiralwicklung
- Einstellbare Anzahl der Fuß- und Kopfwicklungen
- Akustisches Signal beim Programmstart
Galerie:
Weitere technische Daten:
Drehteller
- Drehtellerdurchmesser: 1.650 mm
- Höhe: 18 mm
- max. Palettengewicht: 1.500 kg
- Sanft-An- und -Auslauf des Drehtellers
- Fix-Stopp des Drehtellers
- Drehtellergeschwindigkeit mittels Frequenzumrichter einstellbar bis max. 15 min-1
Konstruktion
- Maschinenhöhe: 2.430 mm
- Platzbedarf: 1.650 x 2.725 mm (ohne Rampe)
- Standortwechsel / Transport mit Gabelstapler möglich
Folienschlitten
- Folienbreiten von 400 bis 500 mm
- Folienstärke von 12 bis 30 µm
- Max. Rollendurchmesser: 250 mm
- Kerndurchmesser: 76 mm
- Frequenzgeregelte, einstellbare Geschwindigkeit
- Aufwärts- und Abwärtsgeschwindigkeit regelbar
- Optoelektronische Erfassung der Palettenhöhe über einstellbare Fotozelle
- Sicherheitsrahmen unter dem Folienschlitten
Palettenabmessungen
- Maximale Größe: 1.200 x 1.000 mm
- Palettenhöhe von 500 mm bis 2.200 mm (inkl. Palette)
Oberflächenschutz
- Lackierung in RAL 7024 (graphitgrau) / RAL 2004 (orange)
Elektrische Daten
- Elektrische Daten 1 x 230 V, AC, 50 Hz
- Absicherung: 16 A
- CE-Zeichen und Konformitätserklärung
Optionen
- Kurze Auffahrrampe (Länge ca. 200 mm)
- Ringrampe (270°) für Palettenaufgabe von allen Seiten
- Automatische Folientrennvorrichtung
- Spezial-Fotozelle für dunkle Ladung / schwarze Folie
- Schnurbildung am Palettenfuß für stabilen Verbund zwischen Palette und Ladung. Die Einfahröffnungen der Paletten bleiben frei.
- Schwenkbarer Folienschlitten für tieferen Wickelbeginn am Palettenfuß
- Elektrisch angetriebener Niederhalter zur Fixierung instabiler Produkte während des Wickelvorgangs
- Mastverlängerung bis 3.000 mm Wickelhöhe
